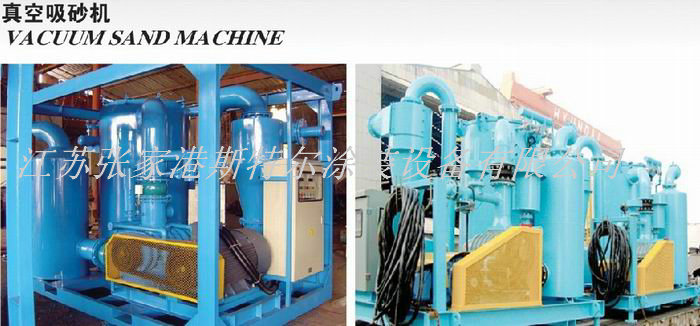

真空吸砂機系列

真空吸砂機（請往上面訪問挺大量案例分析拍照供考慮）

◆成品結構特征 Product features

電動四輪抽水環真空泵吸砂機是專為回收公司銅礦砂，鋼砂等金剛石工具而設置的一類空氣壓力體力卸料產品。由推力提取器，漩風抑塵處理器，濾筒抑塵處理器，抽水環真空泵泵，消音器器和電控系統柜等這部分構成。結構的寬敞經久耐用。集裝柜的框架有利起重吊裝及燃油叉車進行搬運。

SSCE類型電動負壓吸砂機更具吸砂業務能力大，電功率浪費低，高壓電器把控好穩定性，運行便利等特征。分整體的運動式和工作固定不變式二者。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆重要能力性能 Main technical parameters

真空度泵 Vacuum pump	BH250CV
上限蒸空度 Max vacuum degree	-0.06Mpa
新風量 Air volume	50m3/min
噪聲 Noise	≤85db(A)

抑塵器過濾器大小/質地 64m2/極有效率聚酯樹脂鑲嵌纖維板，可作水洗掉

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

凈化器粉層直接排放含量Filter dust emission concentrations	≤10mg/m3
吸砂管直徑約Suck sand tube diameter	4"～5"
吸砂的能力Suck sand ability	4-9t/h
機箱外觀簡約時尚寸尺Air end Shape dimension	2900×2200×2250mm
主機系統重量體積Host weight	3800Kg
儲砂量Tore sand amount	8噸
外觀設計長寬Shape dimension	φ1700×3000mm
毛重Weight	1400Kg
電熱器操控 PLC全會自動調控機系統，下設多樣安會保護區 The electric control system, PLC automatic control which has many safety protection

◆具體技能規格 Main technical parameters

參數 Model	STR-55	STR-75	STR-90
公率 Power	55kw 單相四線 Three-phase four-wire	75kw 380V四線 Three-phase four-wire	90kw 三相電機四線 Three-phase four-wire
電原 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系列產品真空室吸砂機技術檔案資料

1.1 簡紹

STR-型號抽真空吸砂機，是專為出售噴砂粒料而定制的另一種氣體壓力技力輸送管的設備。為綜合式和分體式穩定式產品式吸砂機一般于船泊特涂吸砂、吸塵器原理。整個式吸砂機知識體系由鋼材焊制而成，上面應設吊耳，下處應設電動叉車孔，手機端公路運輸非常的方便。內零元件分布合理可行，既緊湊型suv又以便于維護維護保養維護保養。

一體化式吸砂機設定為兩個單元：

▲電腦主機及除塵處理發電機組。

▲吸砂罐：丸料收廢罐。

將兩個單元尺寸用膠管聯系。

很多內外部電力工程配件均已布置銜接好。消費者變電、天燃氣既可以運行。

工作式吸砂機常見代替船廠表面處理工業廠房吸砂、吸塵器。

分體式式吸砂機按用戶名噴涂廠區的安裝具體位置制定為下列單元測試卷：

▲虛擬主機組：正空泵、電動式機、降噪器。

▲除塵處理制冷機組：颶風安裝除塵設備設備器、濾筒安裝除塵設備設備器、集灰斗、噴吹閥。

▲推力脫離式吸砂罐：吸砂罐、料位器。

▲電子控制系統箱：PLC全系統自動應用程序設定。

將服務器組、濾塵冷庫機組、吸砂砂罐用保溫鋼管相連接方式，各用電戶、用氣有些與電氣控制箱相連接方式好。實用者電力、天燃氣就好實用。

核心理念控制部件：

★新加坡ST250VBF/ST150V羅茨負壓泵臺式主機。

★大范圍效率高過濾槽濾筒抑塵器。

★高防防會員等級品脾智能機。

★ PLC 可程序設計序的控制器接線圖。

1.2 運轉常見故障

機械泵吸砂機通電后，在重新配置工作任務方式下，機械泵吸砂機的吸嘴半放入砂料，在機械泵泵的用途下，的氧氣夾雜著砂料經吸嘴入駐吸砂管，在作用力剝離式吸砂堿罐砂料與的氧氣剝離，砂料進到吸砂堿罐，的氧氣由颶風排塵器、濾筒排塵器過濾系統經機械泵泵、消除噪音器從換氣口排凈。吸砂堿罐料滿后，由料位器跟進信息至電氣控制箱，吸砂機自功斷電。吸砂罐中砂料經自功放砂閥散出，放砂精力為接連無法精力，放砂尾聲后吸砂機自功無法。在自功事情工作崗位下，料滿自功斷電，吸砂機需自功無法，一旦違反不再是啟動。

1.3 安全管理安全裝置

STR系例蒸空吸砂機極具交流電動機負載保障、蒸空度負載保障、初始化與停止智能卸荷、斷相與相序保障、除塵器原理縮小新鮮空氣欠壓保障、排氣口溫度表保障等多厚保障功效以確定吸砂機高效化穩定可靠執行。

1.4 STR品類真空體吸砂機的規格

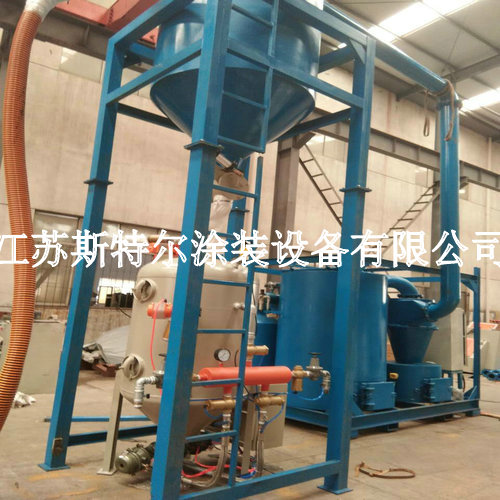

整體上式吸砂機
